製作実績

一番大きいソレノイド
特長
  最大外形寸法のソレノイド
用途
  発電機のエンジン制御
寸法
  φ89×133プランジャー径φ35
性能
   40Ω DC70V 30mm 98N
巻線コイルが大きすぎた為、通常のソレノイドの巻線機では対応できず、大型変圧器用の巻線機でコイル巻線しました。

超小型ソレノイド
TDS-02U 特長
  最小外形寸法ソレノイド
用途
  電子カード装置のカード抜取防止用ロック
寸法
  12×6×7.6、プランジャー径φ2
性能
  10Ω DC5V 2mm 0.12N
お客様でカードデータ読み取り時の抜取防止機構の追加が急きょ必要になりました。
取付けスペースも時間も限られていましたが、まるっきりの新規仕様にも関わらず、話があってから3ヶ月で立ち上げました。

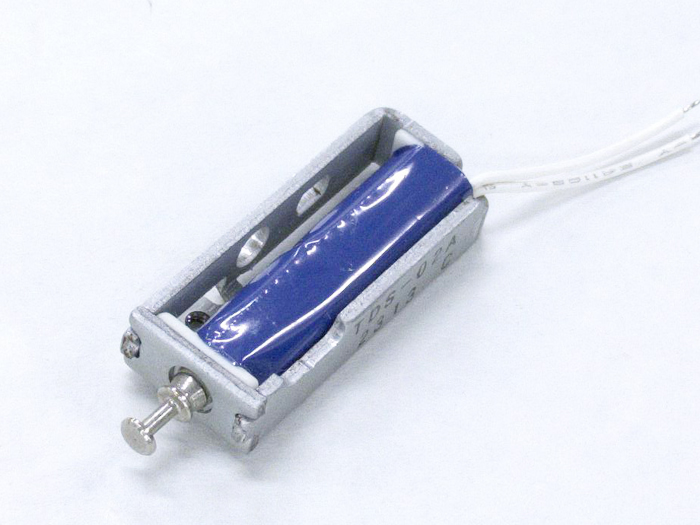

超薄型ソレノイド
TDS-02A 特長
  最薄外形寸法ソレノイド
用途
  CD及びDVDディスク装置のトレイロック用
寸法
  23.7×9.6×4.5、プランジャー径φ2.5
性能
  3.5Ω DC4.5V 1.3mm 0.57N
薄すぎるために取付ねじをヨーク側面に付けることができず、ヨーク中心からコイル中心をずらして組付けねじ部を付けました。

自動組立対応ソレノイド
TDS-06UP 特長
  自動組立対応ソレノイド。ウケ冷間圧造。
用途
  磁気テープ回転方向切り替え用カム駆動
寸法
  25×12.2×16、プランジャー径φ6
性能
  24Ω DC9.6V 2mm 1.08N
音楽用カセットテープの録音再生メカの低価格化が進んでおり、外装用絶縁テープやリード線も省いた低コストのソレノイドです。
ウケの冷間圧造は初めてで、ウケテーパーの凹み盛り上げた部分が波打ってしまい、平らにできるまでに時間がかかりました。
また、ウケの組忘れは外観からは判らないために、ヨークのお尻に穴を開けてウケの有無を確認しました。

小型+低コストのソレノイド
TDS-04UP 特長
  自動組立対応ソレノイド。プランジャーとウケ冷間圧造。
用途
  磁気テープ回転方向切り替え用カム駆動
寸法
  18.8×12×13、プランジャー径φ4
性能
  24Ω DC9.6V 2.2mm 0.69N
録音再生機のさらなる低価格化の為に、小型化してプランジャーも冷間圧造にしました。
タイプライター用ソレノイド

TDS-HP03 特長
  高速動作・摺動部の軸受けにより長寿命
用途
  電子タイプライターの印字文字のインパクト用
寸法
  φ20×36.5、プランジャー径φ6.5
性能
  1.9Ω DC12V 6mm 応答速度6ms 寿命1000万回
電子タイプライターは主に英文用なので、日本で製造され、そのほとんどが海外に輸出されました。


TDS-10X06UL 特長
  10連ソレノイド
用途
  コピー機フィニッシャーの紙仕訳駆動用
寸法
  50×203.5×25、プランジャー径φ6
性能
  175Ω DC24V 4mm 1.18N
当初、オープンフレームソレノイドの「08A」を10個セットで使用する、と検討されていました。
そこで、10連のU型にしてヨークとフタのコストダウンを図りました。
※ ここに掲載されているソレノイドは過去に生産実績がありますが、現在は生産されていません。 同形状の物の生産時は新規になります。
